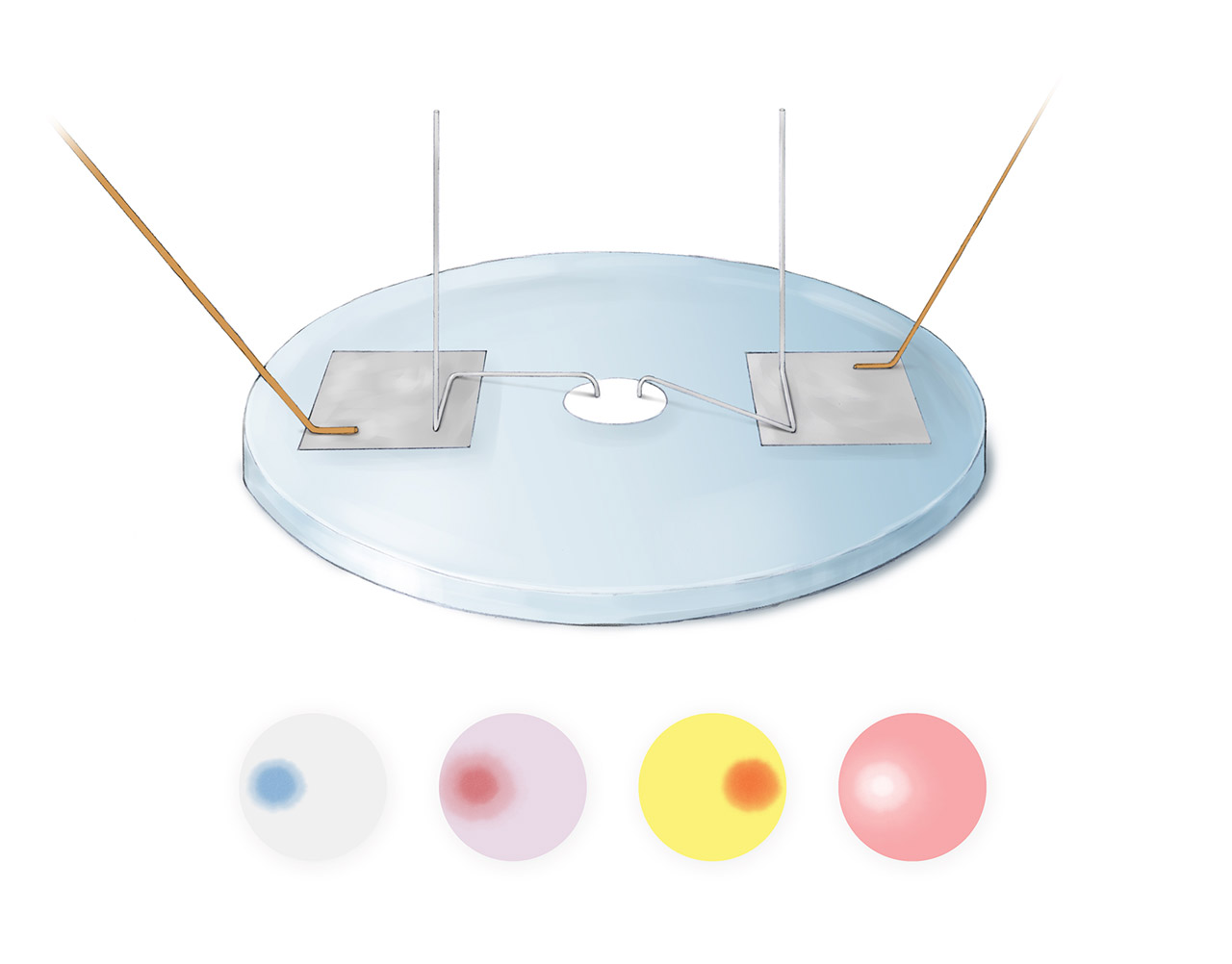

上图展示的是法拉第1839年著作《电学实验研究》(Experimental Researchers in Electricity)中研究电解反应的装置(按原始插图和论文中的描述重绘)。这项研究是在1833年以前完成的。相比第42页戴维的实验装置,法拉第的装置非常简单高效。在圆形的玻璃板上放置两张方形的锡纸,把浸过化学溶液的一片滤纸放在玻璃板中央。左右两张锡纸通过上图中黄色的铜导线分别连接电源的正负两级。两根弯曲成特定形状的铂金导线如上图放置。依靠铂金导线自身的重力,既可以将电路连通,电解反应在铂金与滤纸接触的位置发生。在这套装置中,只需更换滤纸就可以研究不同物质的电解反应。上图中也显示了4个法拉第的实验结果,按左到右的顺序依次是:(1)浸润了碘化钾和淀粉混合溶液的滤纸,在电解反应开始后,在正极产生碘单质使淀粉变为蓝色;(2)浸润了氯化钠和石蕊混合溶液的滤纸,在电解反应开始后,在正极产生酸使石蕊变为红色;(3)浸润了硫酸钠和姜黄混合溶液的滤纸,在电解反应开始后,在负极产生碱使姜黄变为红色;(4 )浸润了盐酸和石蕊混合溶液的红色滤纸,在电解反应开始后,在正极产生具有漂白作用的氯气使石蕊褪色。通过一系列实验,法拉第发现电解反应生成产物的量与反应通过的电量成正比。这个发现被称为法拉第第一电解定律。
